         海上天然气平台的动力系统。该系统由一个 100kV 变电站组成，通过海底电缆从上游网络连接，并通过两个主电力变压器连接到系统。给不同的负载（气体压缩机、泵）供料。

         目的是分析变压器的通电情况，并模拟系统不同配置的动态，例如电机启动和紧急状态。

         在这项研究中，PGSTech 使用 EMTP® 及其功能来准确模拟开关瞬态和机器的行为。

目的是验证在连接变压器和启动电机时，平台电力系统的稳定性是否得到保证。还研究了另一种特定的配置：应急发电机为平台系统（隔离）提供电力。

发电机及其控制器、激振器和调节器在 EMTP® 中使用控制设备进行建模。电机、泵和压缩机的扭矩/速度特性也得到了表示。

变压器通电 变电站、变压器和其他设备在 EMTP® 中建模。具有短路阻抗的理想电压源代表 PCC 处的传输网络，该网络通过常数参数电缆模型连接。T 模型用于对变压器进行建模。特别注意根据 B-H 曲线数据对饱和度进行建模，从而产生浪涌电流。CIGRE C4.307 手册 568 电力系统中的变压器通电：学习指南中解释了该程序，用于模拟空芯电抗。

EMTP® 中模拟了不同的情况：

• 改变断路器相位的开关时间。
• 改变变压器残磁通量。
• PCC 短路功率的最小和最大可能值。

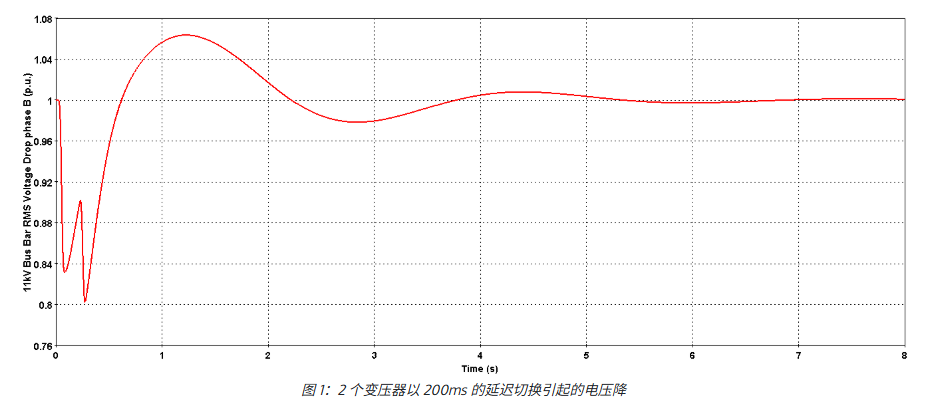

然后模拟变压器通电，无论有没有其他已经连接的变压器，以估计最差的浪涌电流和电压降。

动态稳定性目的是验证在连接变压器和启动电机时，平台电力系统的稳定性是否得到保持。还研究了一种特定的配置：应急发电机为平台系统（绝缘）供电。

发电机及其控制器、激振器和调节器在 EMTP® 中使用控制设备进行建模。电机、泵和压缩机的扭矩/速度特性也得到了表示。

研究结果使 PGSTech 能够确定两个变压器切换之间的最短时间，以确保稳定性，并提出所有变压器通电的授权顺序。此外，还控制了各种事件的稳定性，例如电机启动或发电机丢失。
